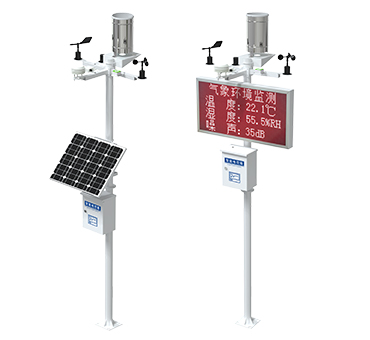

新版气象站

产品型号：SN-QXZN-M

（1）具有1路ModBus-RTU主站接口，可连接我司1路风速，1路风向，4路土壤温度+水分，4路土壤EC+PH，1路空气温湿度，1路噪声，1路二氧化碳，1路大气压力，1路光照，1路雨雪状态，1路紫外线，1路总辐射，1路一氧化碳，1路臭氧，1路二氧化氮，1路二氧化硫，1路硫化氢，1路氧气，1路空气质量）、1路雨量采集（总雨量+瞬时雨量+日雨量+当前雨量）、2路继电器输出（选配）等，也可接入本公司土壤氮磷钾存储器。

（2）支持通过GPRS方式将数据上传值监控软件平台；同时主机还带有1路ModBus-RTU从站接口，也可将监测数据通过485通信的方式上传至客户的监控软件或PLC组态屏等。

（3）可外接1路室外LED单色显示屏，点阵96*48，多种测量要素自由搭配。

（4）不带LED屏显示时，可搭配太阳能电池板和蓄电池，用于野外测量，解决供电问题。

标准版：

参数名称	范围或接口	说明
供电	外部电源供电	220V AC交流电
	双供电	支持220V市电与太阳能板双供电（优先市电供电，当市电断电后太阳能板和蓄电池提供供电，设备正常工作不会间断）
	太阳能供电	配套我公司太阳能电池板和蓄电池（蓄电池续航时间7天左右）
	4G	通过4G方式上传数据
	RJ45网口	通过网口方式上传数据和GPRS或4G上传方式无法共存
	ModBus-RTU 从站接口	支持外部设备通过ModBus-RTU协议问询气象站中的数据。
数据采集通信接口	主RS485接口	能够采集485接口的变送器的数据，最长通信距离≥1500m
点阵LED屏显示接口	LED屏显示接口	默认搭配96*48点阵的室外屏
继电器输出	继电器干接点输出	继电器容量：250VAC/30VDC 5A 可用作远程控制，默认一路继电器输出，两路继电器输出选配
1路翻斗式雨量计脉冲信号输入	采集开关量脉冲信号进行雨量计量	默认脉冲当量：0.2mm 可上传瞬时雨量、日雨量、当前雨量及累计雨量值。（默认采用第二路开关量作为雨量计输入）
数据上传间隔	20s~65535s	数据上传间隔20s~65535s可设（默认300s）

高级版：

参数名称	范围或接口	说明
数据上传通信接口	RJ45网口	通过网口方式上传数据
	4G无线	通过4G方式上传数据
	GSM短信	支持短信报警
	ModBus-RTU 从站接口	支持外部设备通过ModBus-RTU协议问询气象站中的数据。
数据采集通信接口	从RS485接口	能够采集1-32台485接口的变送器的数据，最长通信距离≥1500m
点阵LED屏显示接口	LED屏显示接口	支持最大点阵数1024*256的单色LED显示屏
1路直流电压采集	采集量程0-100V	采集精度±0.1V，输入阻抗≥100kΩ 可设置转换系数
3路4-20mA电流信号采集	4-20mA电流信号采集	采集分辨率3000 输入阻抗≤120kΩ 可设置转换系数
1路水浸检测信号	可进行漏水检测	标配漏水电极，用户也可选漏水绳，最长可达30m
4路开关量信号输入	可检测干接点通断状态	外接无源干接点，响应时间≤0.2s
2路继电器输出	继电器干接点输出	继电器容量：250VAC/30VDC 5A 本继电器可关联到任意通道的上下限，用作报警或自动控制。
1路翻斗式雨量计脉冲信号输入	采集磁开关脉冲信号进行雨量计量	默认脉冲当量：0.2mm 可上传瞬时雨量（最近一分钟）、当前雨量（本日00:00至当前）、昨日雨量（昨日00:00-24:00）及永久累计雨量值（默认采用第四路开关量作为雨量计输入）
网口数据上传间隔	1s~65535s	数据上传间隔1s~65535s可设，默认5s
4G数据上传间隔	20s~65535s	数据上传间隔20s~65535s可设，默认300s
内置存储容量	52万条	内置存储，最多可存储52万条
供电	外部电源供电	220V AC交流电
	双供电	支持220V市电与太阳能板双供电（优先市电供电，当市电断电后太阳能板和蓄电池提供供电，设备正常工作不会间断）
	太阳能供电	配套我公司太阳能电池板和蓄电池（太阳能电池板60W，蓄电池续航时间7天左右）
