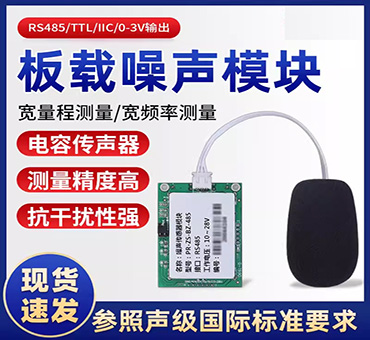

板载噪声模块

产品型号：SN-ZS-BZ-*

板载噪声模块SN-ZS-BZ-*的产品特点：

（1）产品符合国准 GB/T 3785.1－2010《电声学声级计第 1 部分：规范》和国准 IEC 61672-1:2002 对 2 级 X 类声级计的设计要求。

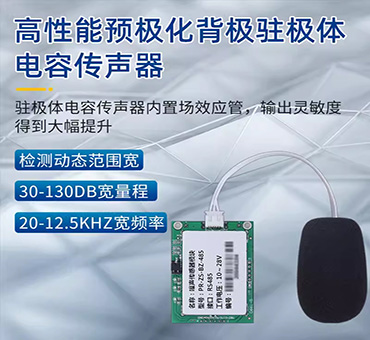

（2）采用高性能预极化背极驻极体电容传声器，动态范围宽、性能稳定，具有慢速和快速测量两种模式，满足不同的客户的要求。

（3）PCB板载安装方式，30~120dBA、30~130dBA宽量程、20~12.5kHz宽频率测量，输出接口TTL或RS-485出厂可选，供电电源4.5V~5.5VDC、10~28VDC可选。

（4）内置25kΩ~50kΩ弱上拉电阻（典型值40kΩ）。

工作电压	4.5~5.5V（默认） 10~28V（可选）
功耗	18.9mA@5V 31.0mA@12V 27.8mA@24V
变送器电路工作温度	-20℃~+60℃，0%RH~80%RH
输出信号	UART（TTL）	输出电压：0~3.3V 输入电压：0~3.3V兼容5V
	RS-485	ModBus-RTU通信协议
	模拟量输出	输出电压：0~3V对应30~120dB
I/O 数字逻辑特性	I/O 输入高电平电压
	I/O 输入低电平电压
	I/O 输出高电平电压
	I/O 输出低电平电压
UART或RS-485通信参数	9600 N 8 1
测量范围	30dB~120dB
频率计权	A计权
频率响应范围	20Hz~12.5kHz
响应时间	快速模式		500ms
	慢速模式		1.5S
稳定性	使用周期内小于2%
参考校准点	94dB及114dB校准，基准声压20uPa,频率1kHz
噪声精度	±0.5dB（在参考音准，94dB@1kHz）
防尘罩影响	在50~115dB范围内影响≤0.5dB 量程内其他范围内影响≤0.7dB
工作环境	空气温度：-40~+60℃ 相对湿度：25%~90% 静压：65kPa~106kPa 周围无强烈的机械振动、冲击、强电磁场和腐蚀性气体存在
驻极体参数
自由场灵敏度	约为8mV/Pa(自由场灵敏度级为-42 dB，以1V为参考)
驻极体极头电容量	约为15pF
